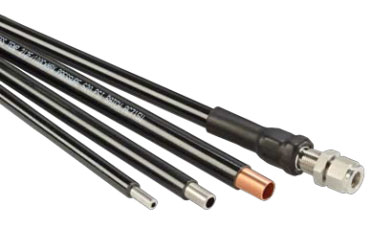

- 1/4到1英寸和6mm到25mm的尺寸可提供316材质和铜材质的。其他管子材质可能需要提前要求告知。
- 无缝管、焊接管、集管棒可用不锈钢和铜材质。
- 涂层材料可用：热塑性聚氨酯TPU、PVC。其他涂层材料的，具体更多细节请联络我们的客户服务。
| 管径 OD mm |
壁厚 mm |
工作压力（巴） | 最大过程温度 C° |
最低维修和安装温度 C° |
最小包覆管管径 OD* mm |
支撑米数（米） | 最小弯曲半径 cm |
||
| 无缝 | 焊接 | 水平 | 垂直 | ||||||
| 316不锈钢退火管符合规范ASTMA213或A269 | |||||||||
| 6 | 1.0 | 420 | 336 | 105 PVC包覆 125 TPU包覆*** |
-34 维修 -23 安装 |
8.60 | 1.80 | 4.60 | 20.00 |
| 1.2 | 540 | 432 | |||||||
| 1.5 | 710 | 568 | |||||||
| 10 | 1.0 | 240 | 192 | 12.60 | |||||
| 1.2 | 300 | 240 | |||||||
| 1.5 | 400 | 320 | |||||||
| 12 | 1** | 200 | 160 | 14.60 | |||||
| 1.2 | 250 | 200 | |||||||
| 1.5 | 330 | 264 | |||||||
| 2.0 | 470 | 376 | 20.60 | ||||||
| 18 | 1.2** | 150 | 120 | ||||||
| 1.5 | 200 | 160 | |||||||
| 2.0 | 290 | 232 | 27.60 | ||||||
| 25 | 1.8** | 180 | 144 | ||||||
| 2.0 | 200 | 160 | |||||||
| 退火铜管符合ASTM B68，B75 | |||||||||
| 6 | 1.0 | 90 | 1050 PVC包覆 125 TPU包覆*** |
-34 维修 -23 安装 |
8.60 | 1.80 | 4.60 | 20.00 | |
| 1.2 | 150 | ||||||||
| 1.5 | 200 | ||||||||
| 10 | 1.0 | 60 | 12.60 | ||||||
| 1.2 | 100 | ||||||||
| 1.5 | 140 | ||||||||
| 12 | 1** | 50 | 14.60 | ||||||
| 1.2 | 75 | ||||||||
| 1.5 | 100 | ||||||||
| 2.0 | 130 | ||||||||
| 18 | 1.2** | 40 | 20.60 | ||||||
| 1.5 | 60 | ||||||||
| 2.0 | 80 | ||||||||
| 25 | 1.8** | 40 | 27.60 | ||||||
| 2.0 | 50 | ||||||||
*** 根据规范UL1581，最大过程温度不能持续在额定105℃。如果有更多关于耐热性的问题，请联系我们
| 管径 OD in. |
壁厚 in. |
工作压力（英热） | 最大过程温度 °F |
最低维修和安装温度 °F |
最小包覆管管径 OD* in. |
支撑米数（米英） | 最小弯曲半径 in. |
||
| 无缝 | 焊接 | 水平 | 垂直 | ||||||
| 316不锈钢退火管符合规范ASTMA213或A269 | |||||||||
| 1/4 | 0.035 | 5200 | 4160 | 221 PVC包覆 256 TPU包覆*** |
-30 维修 -10 安装 |
0.35 | 6.00 | 15.00 | 8.00 |
| 0.049 | 7600 | 6080 | |||||||
| 0.065 | 10150 | 8120 | |||||||
| 3/8 | 0.035 | 3350 | 2680 | 0.48 | |||||
| 0.049 | 4850 | 3880 | |||||||
| 0.065 | 6525 | 5220 | |||||||
| 1/2 | 0.035** | 2650 | 2120 | 0.60 | |||||
| 0.049 | 3750 | 3000 | |||||||
| 0.065 | 5150 | 4120 | |||||||
| 0.083 | 6525 | 5220 | 0.85 | ||||||
| 3/4 | 0.049** | 2450 | 1960 | ||||||
| 0.065 | 3350 | 2680 | |||||||
| 0.083 | 4250 | 3400 | 1.10 | ||||||
| 1 | 0.065** | 2100 | 1680 | ||||||
| 0.083 | 2700 | 2160 | |||||||
| 退火铜管符合ASTM B68，B75 | |||||||||
| 1/4 | 0.035 | 1400 | 221 PVC包覆 256 TPU包覆*** |
-30 维修 -10 安装 |
0.35 | 6.00 | 15.00 | 8.00 | |
| 0.049 | 2175 | ||||||||
| 0.065 | 2900 | ||||||||
| 3/8 | 0.035 | 900 | 0.48 | ||||||
| 0.049 | 1450 | ||||||||
| 0.065 | 2030 | ||||||||
| 1/2 | 0.035 | 800 | 0.60 | ||||||
| 0.049 | 1088 | ||||||||
| 0.065 | 1450 | ||||||||
| 0.083 | 1885 | 0.85 | |||||||
| 3/4 | 0.049** | 580 | |||||||
| 0.065 | 870 | ||||||||
| 0.083 | 1160 | 1.10 | |||||||
| 1 | 0.065** | 580 | |||||||
| 0.083 | 725 | ||||||||
注：标准层壁厚1.3mm（0.052英寸）
**注意：不推荐使用天然气
***根据规范UL1581，最大过程温度不能持续在额定105℃。如果有更多关于耐热性的问题，请联系我们。
警告！为了您的安全，系统设计者必须并有责任选择适合他们特殊应用要求的产品进行正确安装，操作和维护。在做产品选择时，请考虑应用的细节，材料的相容性与产品评级等。产品不当的选择或使用可能会造成财产损失或人身伤害。
UTC为客户提供特殊的涂层包覆服务。我们接受预定的盘管和直管的包覆服务。我们将从客户那里将管子运回来进行包覆，包好之后帮客户送回去。我们的涂层材料包括特殊的TPU，高质量低温PVC以及其他涂层材料，如果其他涂层材料，我们可以根据客户要求提供。
* 按最小长度的数量提供服务，具体详情，联系我们的客服。
UTC使用的特殊的TPU是热塑性聚氨酯材料具有独特的一部分性能，如能适应低温环境，优良的耐磨性并且不含氯化物。而采用的特殊的聚氯乙烯PVC性能优于标准pvc。由于其特殊成分，所以可以在极低的温度下工作，并且具有高阻燃性。
| 包覆属性 | 标准PVC105℃ | UTC TPU |
| 最高温度 | 105°C(221°F) | 125°C(257°F)*** |
| 最低安装温度 | -10°C(-14°F) | -40°C(-40°F) |
| 最低维修温度 | -10°C(14°F) | -58°C(-72°F) |
| 奥氏硬度 | 95A | 90A |
| 抗拉强度 * | 2000 psi(127 bar) | 4,655 psi (320 bar) |
| 吸水性 | 1,500-3,000ppm | 5,000-7,000ppm |
| 阻燃性 | V2 | V0 (3mm) |
| 抗紫外线 | F | E |
| 耐磨性 | G | E |
| 卤代（氯化物） | YES | NO |
| 包覆属性 | UTC PVC | Test Method |
| 最高温度 | 105°C(221°F) | BS 6746 |
| 最低安装温度 | -10°C(-14°F) | |
| 最低维修温度 | -10°C(-40°F) | |
| 奥氏硬度 | 93A | ASTM D2240 |
| 抗拉强度 * | 2900 psi(194 bar) | ASTM D638 |
| 吸水性 | 1,500-3,000ppm | |
| 阻燃性 | V0 | UL 94 |
| 抗紫外线 | 750 h | UL-1581 |
| 耐磨性 | 200-300 | |
| 卤代（氯化物） | Halogenated |
| 优越的性能 | |
| • 硬度高 • 抗腐蚀性好 • 抗紫外线 |
• 适应较低的温度 • 耐磨性好 • 阻燃性好 |
| UTC PVC遵循以下标准： BS 6746 TYPE 5 DIN/VDE 0207 YI8 , YM4 MIL-W-16878 UL 1581 - TYPE 105C |
|
| 包覆属性 | UTC PVC | Test Method |
| 最高温度 | 125°C(257°F) | ISO 868 |
| 最低安装温度 | -40°C(-40°F) | |
| 最低维修温度 | -58°C(-72°F) | |
| 奥氏硬度 | 90A | |
| 抗拉强度 * | 4655 psi(32.1 MPa) | ISO 527 |
| 吸水性 | 5,000-7,000ppm | |
| 阻燃性 | V0 (3mm) | UL 94 |
| 抗紫外线 | 2000 h | UL-1581 |
| 耐磨性 | 65 (mm3 loss) | ISO 4649 |
| 卤代（氯化物） | Zero Halogen |
| 高级属性 |
| • 韧性 • 优秀的耐磨性 • 耐水解 • 化工耐油 • 耐候性 • 抗菌 • 摩擦小 • 灵活性 • 马特面 • 耐磨性 • 阻燃性 |
*** 根据UL1581，最大连续工作温度不超过105℃。
* 以上所有数据基于原始材料技术参数
订购单芯管或预制保温管或客户自己的管子包覆等，通过以下所示的序列进行选择。
|
Ⅰ
|
Ⅱ
|
Ⅲ
|
Ⅳ
|
Ⅴ
|
||||
| SJ | - | SS | - | 4-S-035 | - | TP | - | 250 |
型号
SJ = 单芯包覆管
TJ = 预制保温管
CT = 客户自己的管子包覆*
* UTC为客户提供裸管涂层包覆服务。 我们接受盘管（或无卷轴）和直管。 本目录中可以阅读更多UTC特殊服务。
材料
SS = 不锈钢316/316L
CU = 铜
其他管材根据客户要求提供
管子数据信息
| 尺寸 | 英制英寸，公制毫米 毫米=6,10,12,18,25 英寸：4=1/4，6=3/8，8=1/2，12=3/4，16=1 |
| 管子类型 | S (无缝) W (焊接) ST (6M或19英尺的直管) |
| 壁厚 | 英制英寸，公制毫米 |
包覆层材料
TP = TPU
PV = PVC
长度
数字代表英尺（英制），数字+M代表公制M
规格仅供参考，如有更改恕不另行通知，实际产品尺寸可能会和目录尺寸有所不同。
在每个套管将标记如下：
制造商名称，型号，涂层材料，管数据，工作温度，批号（可追溯性），米/英尺数
任选的注意事项。
