• 1/4到1英寸和6mm到25mm的尺寸可提供316材质和铜材质的。
• 无缝管、焊接管、集管棒可用不锈钢材质。
• 涂层包覆材料可用：TPU、PVC。其他涂层材料，根据客户的要求。
• 预制保温管，有助于人生安全
• 轻便并且容易安装
• 抵抗恶劣的天气条件并最有效的应用于蒸汽输送。







管径	壁厚	工作压力（巴）		最大过程温度	最低维修和安装温度	最小包覆管管径*	支撑米数（米）		最小弯曲半径
mm	mm			C°	C°	mm			cm
		无缝	焊接				水平	垂直
316不锈钢退火管符合规范ASTMA213或A269，最大工作温度250℃
6	1.0	357	286	105 PVC包覆	-34 维修	28.60	1.80	4.60	20.00
	1.2	459	367
10	1.0	204	163			32.60
	1.2	255	204	125 TPU包覆***	-23 安装	34.60
12	1**	170	136
	1.2	212	170
退火铜管符合ASTM B68，B75，最大工作温度200℃
6	1.0	55		1050 PVC包覆	-34 维修	28.60	1.80	4.60	20.00
	1.2	86
10	1.0	34				32.60
	1.2	55		125 TPU包覆***	-23 安装	34.60
12	1**	28
	1.2	38

管径	壁厚	工作压力		最大过程温度	最低维修和安装温度	最小包覆管管径*	支撑米数		最小弯曲半径
in.	in.	磅/平方英寸		°F	°F	in.	ft		in.
		无缝	焊接				水平	垂直
316不锈钢退火管符合规范ASTMA213或A269，最大工作温度 482 °F
1/4	0.035	4420	3536	221 PVC包覆	-30 维修	1.14	6.00	15.00	8.00
	0.049	6460	5168
3/8	0.035	2850	2280			1.26
	0.049	4122	3298	257 TPU包覆***	-10 安装	1.39
1/2	0.035**	2250	1800
	0.049	3180	2544
退火铜管符合ASTM B68，B75，最大工作温度 400 °F
1/4	0.035	800		221 PVC包覆	-30 维修	1.14	6.00	15.00	8.00
	0.049	1250
3/8	0.035	500				1.26
	0.049	800		257 TPU包覆***	-10 安装	1.39
1/2	0.035**	400
	0.049	550

注：标准层壁厚1.3mm（0.052英寸）
**注意：不推荐使用天然气
***根据规范UL1581，最大过程温度不能持续在额定105℃。如果有更多关于耐热性的问题，请联系我们。

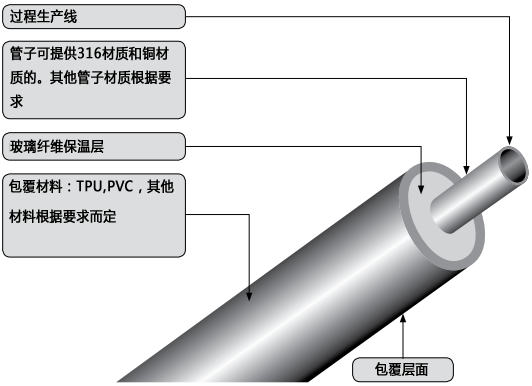

下面的表格提供了环境温度的变化与热量损失的数据关系。预制保温管用特殊的玻璃纤维包裹后，再用TPU或PVC进行包覆。


1 / 4“，3 / 8”，1 / 2“（6毫米，10毫米，12毫米）管子的热损失，千卡/ H-M单位千卡/ H-M
环境温度 °C	过程温度最高250℃，包覆层表面温度58℃			过程温度最高200℃，包覆层表面温度48℃			过程温度最高150℃，包覆层表面温度40℃
	1/4’’ and 6 mm Tubing	3/8’’ and 10 mm Tubing	1/2’’ and 12 mm Tubing	1/4’’ and 6 mm Tubing	3/8’’ and 10 mm Tubing	1/2’’ and 12 mm Tubing	1/4’’ and 6 mm Tubing	3/8’’ and 10 mm Tubing	1/2’’ and 12 mm Tubing
-50	48	63	70	40	52	58	32	42	46
-40	46	60	67	38	50	55	30	39	44
-30	45	58	65	36	47	53	28	37	41
-20	43	56	62	35	45	50	27	35	39
-10	41	53	59	33	43	48	25	33	36
0	39	51	57	31	41	45	23	30	34
10	37	49	54	30	38	43	22	28	31
20	36	47	52	28	36	40	20	26	29
30	34	44	49	26	34	38	18	24	27
40	32	42	47	25	32	35	17	22	24
50	31	40	44	23	30	33	15	20	22

1 / 4“，3 / 8”，1 / 2“（6毫米，10毫米，12毫米）管子的热损失，英热/ H-M 单位英热/ H-M
环境温度 °F	过程温度最高480 °F，包覆层表面温度 136 °F			过程温度最高 392 °F，包覆层表面温度 120 °F			过程温度最高 302 °F， 包覆层表面温度 104 °F
	1/4'' and 6 mm Tubing	3/8’’ and 10 mm Tubing	1/2’’ and 12 mm Tubing	1/4’’ and 6 mm Tubing	3/8’’ and 10 mm Tubing	1/2’’ and 12 mm Tubing	1/4’’ and 6 mm Tubing	3/8’’ and 10 mm Tubing	1/2’’ and 12 mm Tubing
-60	53	71	78	45	59	65	36	47	52
-40	52	68	75	43	56	62	34	44	49
-20	49	65	72	40	53	59	32	41	46
0	47	69	72	38	50	55	29	38	43
20	45	59	65	36	47	52	27	36	39
40	43	56	62	34	44	49	25	33	36
60	40	53	59	32	42	46	23	30	33
80	38	50	56	30	39	43	21	28	31
100	36	48	53	28	36	40	19	25	28
120	34	45	50	26	33	37	17	22	25

注：过程温度是250℃（480°F）的时候，包覆层表面最高的温度是58℃（136°F）。环境温度24℃（75.2°F）和12公里/小时的风速（7.45m／h）



订购单芯管或预制保温管或客户自己的管子包覆等，通过以下所示的序列进行选择。



Ⅰ		Ⅱ		Ⅲ		Ⅳ		Ⅴ
SJ	-	SS	-	4-S-035	-	TP	-	250



SJ = 单芯包覆管
TJ = 预制保温管
CT = 客户自己的管子包覆*



SS = 不锈钢316/316L
CU = 铜
其他管材根据客户要求提供







尺寸	英制英寸，公制毫米 毫米=6,10,12,18,25 英寸：4=1/4，6=3/8，8=1/2，12=3/4，16=1
管子类型	S (无缝） W（焊接） ST（6M或19英尺的直管）
壁厚	英制英寸，公制毫米



TP = TPU
PV = PVC



数字代表英尺（英制），数字+M代表公制M



在每个套管将标记如下：
制造商名称，型号，涂层材料，管数据，工作温度，批号（可追溯性），米/英尺数
任选的注意事项。
